加熱爐爐頂作為整個爐體的高溫區，也是耐火材料比較易損壞的區域，要想提高爐子的整體使用壽命，減少爐子的停爐檢修次數，延長爐頂壽命則是關鍵所在。加熱爐爐頂結構主要是指爐頂耐火材料結構（包括爐頂隔熱層）及其吊掛機構和供熱部分。它是影響爐頂壽命長短的重要因素，合理的爐頂結構可以延長爐頂壽命，改善作業條件，降低爐子消耗。

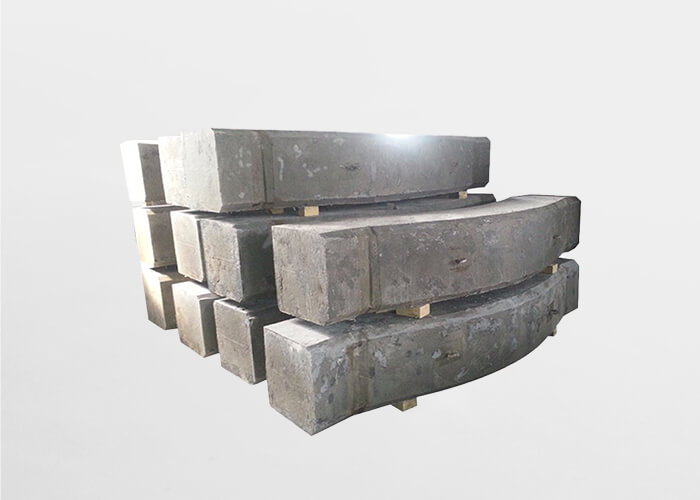

作為加熱爐用耐火材料應滿足以下四個方面的要求：可靠、經濟長壽、保溫節能、結構輕化。我公司經過多年研發和現場使用，所生產的加熱爐爐頂整體澆筑預制件不僅具有體積密度適中、熱震穩定性好、致密度高等優點，而且具有較高的低溫強度和中高溫強度，特別是在800~1200℃的范圍內，預制件的強度隨著溫度的升高而增加。
| 牌號 指標 |
剛玉質 | 莫來石質 | 高鋁質 | |||
| YH-SFC | YH-SMF1 | YH-SMF2 | YH-SMF3 | YH-SFA | ||
| 化學成分，% | Al2O3 | ≥80 | ≥55 | ≥60 | ≥65 | ≥65 |
| CaO | ≤1.8 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | |
| 體積密度，g/cm³ | 110℃*24h | ≥2.8 | ≥2.4 | ≥2.4 | ≥2.5 | ≥2.5 |
| 1145℃*3h | ≥2.7 | ≥2.3 | ≥2.3 | ≥2.4 | ≥2.4 | |
| 抗折強度，MPa | 110℃*24h | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
| 1145℃*3h | ≥12 | ≥9 | ≥10 | ≥11 | ≥10 | |
| 抗壓強度，MPa | 110℃*24h | ≥30 | ≥25 | ≥30 | ≥35 | ≥35 |
| 1145℃*3h | ≥70 | ≥50 | ≥55 | ≥60 | ≥60 | |
| 線變化率，% | 110℃*24h | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| 1145℃*3h | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | |
注：因為每個鍋爐廠及用戶設計指標和要求不同，我們可以根據用戶提出的要求進行優化組合，以滿足用戶的使用要求，達到鍋爐使用工況要求和使用壽命。
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號 | 公司營業執照信息公示
